Схема простого электромузыкального инструмента

Категория: Другие
Схема простого электромузыкального инструмента

Клавишный электромузыкальный инструмент, схема которого показана на рисунке 1 сделан на одной микросхеме К561ЛА7, содержащей четыре логических элемента. Клавиатура состоит из двух блоков по 12 кнопок - клавиш в каждом. Каждый блок управляет одним голосом инструмента.
На элементах D1.1 и D1.2 сделан мультивибратор, вырабатывающий частоты от 988 Гц до 523 Гц.


С помощью кнопок клавиш S2 S13 можно выбирать такие частоты. 988Гц, 932Гц, 880Гц, 831 Гц, 784Гц, 740Гц. 698Гц, 659Гц, 622 Гц. 587Гц, 554 Гц и 523Гц. Это соответствует тонам: «Си» второй октавы, «Си-бемоль», «Ля». «Ля-бемоль», «Соль», «Соль-бемоль», «Фа», «Ми», «Ми-бемоль», «Ре». «Ре бемоль» и «До».

Частота колебаний на выходе мультивибратора зависит от емкости конденсатора С2 и сопротивления между входом и выходом элемента D1.1. Это сопротивление зависит от того какая из кнопок S2-S13 нажата, и какие из резисторов R2-R25 будут включены этой кнопкой.

Колебания с выхода мультивибратора через диод VD1 и резистор R27 поступают на базу усилителя на транзисторе V11, в коллекторной цепи которого есть динамик В1.

В микросхеме K561ЛA7 есть четыре логических элемента, на двух других, - D1.3 и D1.4 сделан второй мультивибратор, который почти такой же, как мультивибратор на D1.1 и D1.2, но емкость конденсатора С3 здесь больше чем С2, поэтому второй мультивибратор вырабатывает колебания тона вдвое ниже, чем первый.

Колебания с выхода мультивибратора на D1.3 и D1.4 через диод VD2 и резистор R28, так же, как и колебания первого мультивибратора, поступают на базу транзистора VT1.

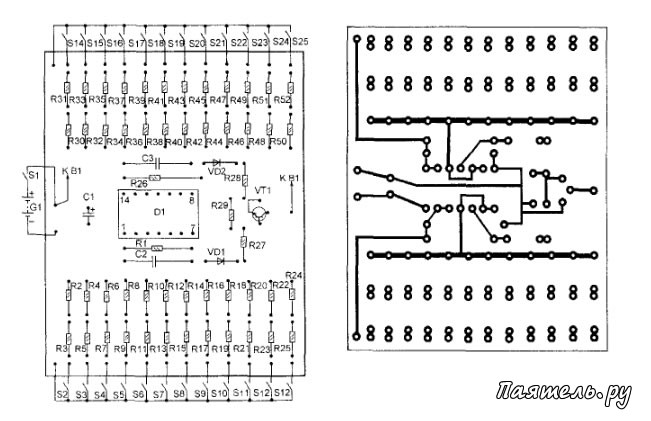

Схема простого электромузыкального инструментаПитается музыкальный инструмент от батареи напряжением 9V («Крона»). Большинство деталей расположены на небольшой односторонней печатной плате, монтажная схема и схема расположения печатных дорожек, которой показаны на рисунке 2.

Печатную плату можно сделать любым доступным способом. Дорожки могут выглядеть по-другому, например, быть шире или другой формы. Важно чтобы соединения были такими как на рисунке и не было замыканий между дорожками.

Кнопки, выключатель и динамик расположены на передней (верхней) панели пластмассовой коробки, которая служит корпусом.

Кнопки могут быть любого типа, - какие сможете приобрести. Важно чтобы они были замыкающими и без фиксации (то есть, замкнута пока держишь нажатой, а как отпустишь - размыкается). Динамик подойдет тоже практически любой, но желательно широкополосной малогабаритный, например, такой как в карманных приемниках. Подключая источник питания, будьте осторожны. так как при неправильной полярности подключения микросхема может сдохнуть.

После монтажа внимательно проверьте правильность монтажа, расположения деталей, установку микросхемы. Устанавливая микросхему помните, что ключ на её корпусе находится возле 1-го вывода или возле торца со стороны 1-го и 14-го вывода. То есть, если смотреть на рисунок 2, ключ будет слева.

При безошибочном монтаже и исправных деталях музыкальный инструмент работоспособен сразу после первого включения, но чтобы его звучание точно соответствовало нотному ряду необходимо сопротивления R2-R25 И R30-R53 подобрать при налаживании инструмента.

При этом, нужно пользоваться каким-то настроенным музыкальным инструментом, определяя ноты на слух, или частотомером измеряя частоту на выходе мультивибраторов (значения частот указаны вначале статьи).

Впрочем, серьезно относиться к данному инструменту не нужно, - это скорее игрушка, чем настоящий музыкальный синтезатор. Если все резисторы, а так же конденсаторы С2 и С3 будут именно таких номиналов, как показано на схеме, инструмент будет издавать звуки, достаточно близкие к звучанию соответствующих нот.
