| Схема радиопередатчика на микросхеме MAX1472
|
| |

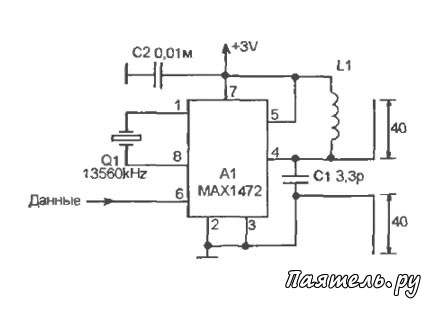

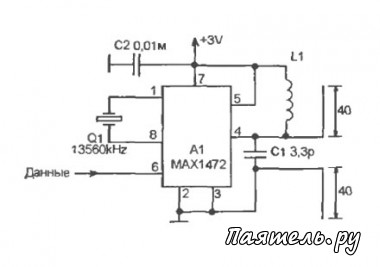

Для передачи данных на небольшое расстояние, например, для радиоуправления сигнализацией, можно использовать передатчик на микросхеме МАХ1472, работающий на частоте 433.92 МГц. Данные поступают на вывод 6 А1. Резонатор Q1 работает в задающем генераторе передатчика. Затем, его частота умножается в схеме микросхемы на 32. Контур L1-C1 настроен на 433,92 МГц. |
 Подробнее... |
| Низковольтный радиопередатчик данных MAX1472
|
| |
Микросхема МАХ1472 производится фирмой MAXIM. Она предназначена для построения маломощного передатчика для радиопередачи данных на небольшое расстояние (выходная мощность не более 16.2dBm). Для работы в схемах управления автомобильными и другими сигнализациями, а так же, для радиоуправления приборами и устройствами, в системах беспроводной передачи данных от датчиков, беспроводного обмена данными между компьютером и периферийными устройствами. |
| Подробнее... |
| Схема передатчика 144 МГц
|
| |

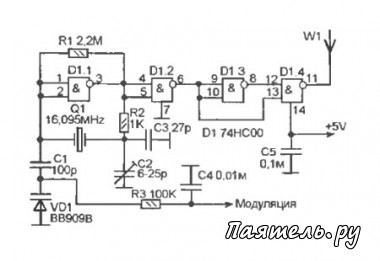

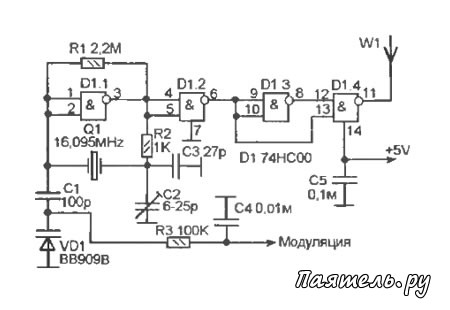

Цифровые микросхемы серии 74НС могут работать на частотах до 150 МГц и выше. Это позволяет строить на их основе схемы маломощных передатчиков, работающих на частотах 2-метрового диапазона (144 МГц). На рисунке 1 показана схема микромощного радиопередатчика с узкополосной частотной модуляцией, работающего на частоте 144,855 МГц. Задающий генератор выполнен на элементе D1.1 по схеме кварцевого мультивибратора. |
| Подробнее... |

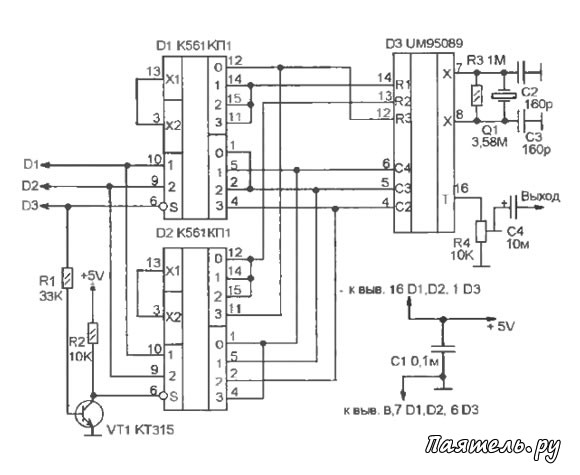

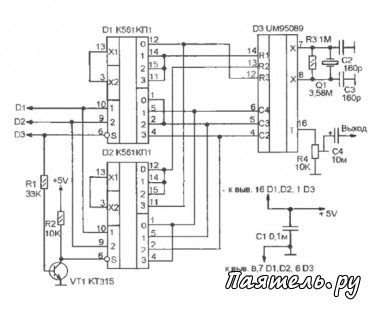

| Схема передачи двоичного кода радиоуправления с шифрованием
|
| |
Наиболее просто и удобно можно организовать систему радиоуправления используя микросхемы от телефонии, - кодера и декодера DTMF (двухтонапьного набора номера) Большинство микросхем - кодеров DTMF описанных в литературе, рассчитаны на работу с 12-ти или 16-ти кнопочной координатной клавиатурой. То есть, с их помощью используя стандартную телефонную клавиатуру можно передавать 12 или 16 команд, которые на выходе микросхемы - декодера будут представлены в виде параллельного двоичного четырехразрядного кода. |
| Подробнее... |
|
