Измерение емкости конденсаторов

Измеритель сделан по простой схеме на двух микросхемах SN7413 и SN74121. Прибор предназначен для измерения емкости от 1,5пФ до 15мкФ. Переключателем S1 можно выбрать пределы измерения: 10 пФ, 100 пФ, 1000 пФ, 0,01 мкФ, 0,1 мкФ и 1 мкФ. Но это в том случае, когда S2 и S3 находятся в показанном на схеме положении.


Если S2 переключить в противоположное положение пределы увеличиваются в 3 раза, а если S3 переключить в противоположное показанному на схеме положение, пределы увеличиваются в 10 раз. Таким образом, теоретически можно измерить емкость до 30 мкФ, но практически не более 15 мкФ.
В микросхеме SN7413 есть два четырехвходовых элемента «И-НЕ» с эффектом триггера Шмитта.

Здесь используется только один элемент, на котором сделан мультивибратор, вырабатывающий запускающие импульсы. Частота импульсов зависит от положения S1.1 и сопротивления R1. Эти импульсы поступают на вход одно-вибратора на микросхеме SN74121.

Протяженность импульса зависит от емкости СХ и от сопротивления между выводом 11 D2 и плюсом питания. Изменяя это сопротивление переключателем S4 мы изменяем протяженность формируемого импульса в 10 раз.

Процесс измерения основан на инерционности стрелочного механизма микроамперметра. Эта механическая инерционность выполняет функции интегратора, преобразующего широту импульсов в угол отклонения стрелки прибора.

Точность измерения зависит от точности емкостей С1-С6, желательно использовать конденсаторы с точностью 1% и лучше, либо подобрать их измеряя емкости каким-то другим прибором. Желательно так же, чтобы оксидные конденсаторы обладали минимальным током утечки.

Измерение емкости конденсаторовВ схеме используется микроамперметр с током отклонения 50 мкА.

Конечно, можно применить и любой другой микроамперметр, с током от 50 до 200 мкА, но это повлечет за собой изменение пределов измерения, даже при условии подбора сопротивлений R4 и R5 соответственно применяемой измерительной головке.

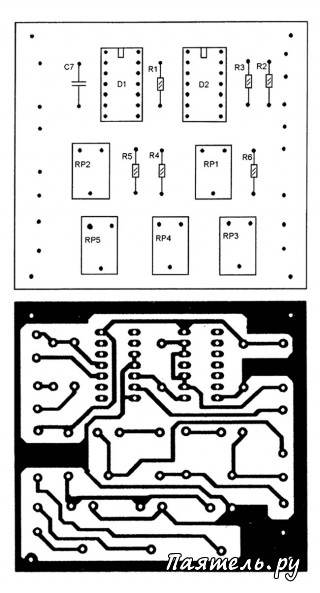

Большинство деталей расположено на печатной плате из фольгированного стеклотекстолита с односторонним расположением печатных дорожек.

Переключатели и измерительная головка, а так же, конденсаторы С1-С6 находятся за пределами печатной платы.

А конденсаторы С1-С6 монтируются непосредственно на выводах переключателя S1.

Питаться прибор должен от стабилизированного источника постоянного тока напряжением 5V.
