Схема гирлянд на пяти микросхемах

Это устройство более сложное, оно дает эффект постепенного зажигания всех гирлянд, а затем их постепенное гашение и так далее. Например, если расположить гирлянды последовательно в разных ярусах елки, можно получить такой эффект. Сначала зажигается нижняя гирлянда и остается гореть, потом вторая снизу и остается гореть, потом третья и потом четвертая. Теперь некоторое время горят все, а потом гаснет верхняя, затем третья снизу, затем вторая снизу и в конце концов нижняя. Затем процесс повторяется.


Принципиальная схема показана на рисунке 5. В основе микросхема D5 содержащая четыре RS-триггера, которая управляется при помощи двух счетчиков с десятичным выходом - D3 и D4. Счетчики включены последовательно.

Например, сначала работает D3, считает от нуля до пяти, затем досчитав до пяти он устанавливается в нулевое положение и больше не считает. В это время начинает работу D4, он тоже досчитывает от нуля до пяти и устанавливается в нулевое положение, при этом он прекращает работу, но снова начинает работу D3. И так повторяется все время.

Выходы счетчиков подключены к триггерам так, что счетчик D3 последовательно устанавливает триггеры D5 в единичное состояние, начиная с верхнего триггера (по схеме), а счетчик D4 - в нулевое, но начинает с нижнего (по схеме).

Импульсы для работы счетчиков вырабатывает мультивибратор на микросхеме D1. Их частоту, а вместе с ней и частоту включения гирлянд , можно устанавливать при помощи движка R1.

Включение и выключение счетчиков производится при помощи двух элементов D2.1 и D2.2. При этом при подаче логического нуля на вывод 1 D2.1 считает D3, а при подаче нуля на вывод 12 D2.2 считает D4. Управляет этими элементами триггер на D2.3 и D2.4. Происходит это так. Как только счетчик D3 досчитывает до пяти на его выходе "5" устанавливается единица.

Она сначала поступает на вывод 5 элемента D2.3 и переключает триггер в противоположное состояние. При этом нуль с вывода 4 D2.3 открывает элемент D2.2 и запускает счетчик D4. И в тоже время единица с вывода 10 D2.4 закрывает элемент D2.1 и выключает счетчик D3. Потом единица через линию задержки R3C2 поступает на вход "R" D3 и переводит его в нулевое положение. При этом на всех задействованных в схеме выводах D3 устанавливается ноль.

Теперь считает D4, и как только он досчитывает до пяти единица с его выхода "5" поступает на триггер D2.3 D2.4 и переводит его в исходное состояние. При этом D3 снова включается, а D4 выключается и через линию задержки R4C3 устанавливается в нулевое состояние.

Затем, когда D3 досчитает до пяти процесс повторится. На выходах триггеров включены тринисторы, которые управляют гирляндами. Система питания гирлянд и микросхем такая же как и в двух предыдущих схемах. Гирлянды тоже такие.

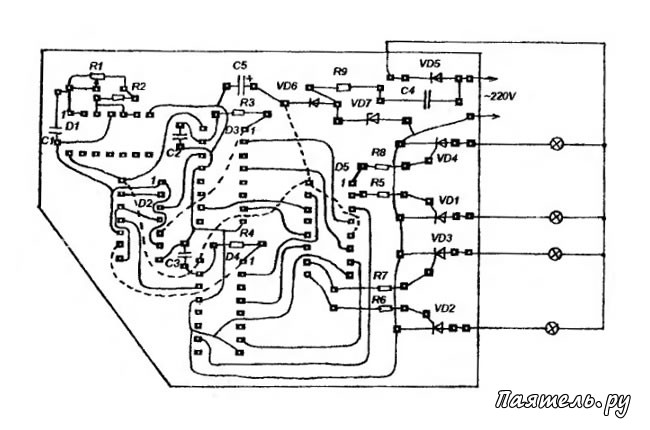

Монтажная схема (83x65 мм)
Схема гирлянд на пяти микросхемахНастройка заключается в установке нужных пределов регулировки частоты переключения гирлянд подбором номинала R2.

Устройство смонтировано на печатной плате, монтажная схема которой показана на рисунке. Вид со стороны паек выводов деталей. Печатные проводники расположены с обеих сторон платы, те что со стороны деталей показаны пунктирной линией.
