Схема электронной контрольки

Схема электронной контрольки

Многие автоэлектрики при ремонте злектрооборудования автомобиля пользуются так называемой контрольной пампой, представляющей собой лампу на 12V (например, от габаритных огней) с двумя длинными проводами с крокодилами на концах. Этим не хитрым приспособлением проверяют наличие напряжения в цепи, протекание тока через катушку зажигания, контакты реле и т.д.


Конечно, все гениальное просто, но хотелось бы, чтобы такой прибор показывал не только наличие напряжения, но и его полярность, величину, хотя бы в условных единицах. Принципиальная схема электронной контрольной лампы показана на рисунке. Наличие напряжения и его полярность показывают светодиоды HL6 и HL7. Они включены встречно параллельно через токоограничивающие резисторы R6 и R7.

Если положительный потенциал на щупе Х1 будет гореть светодиод HL6, который конструктивно расположен рядом с точкой вывода провода к щупу Х1. При обратной полярности (положительный потенциал на щупе Х2) будет гореть HL7, расположенный возле точки вывода провода к щупу Х2. Получается так, что возле какого провода горит светодиод, - там и плюс.

Для измерения напряжения используется схема измерителя на поликомпараторной микросхеме А1 - AN6884 предназначенной для работы в индикаторах уровня сигнала в аудиотехники. Микросхема рассчитана на питание от источника 5-15,5V, это соответствует тем напряжениям которые могут быть в низковольтных цепях автомобиля.

Схема измерителя питается от того же источника, напряжение которого она измеряет. Это, во-первых, позволяет отказаться от автономного источника питания а во-вторых, делает поднагрузку в измеряемой цепи низким входным сопротивлением прибора (менее 100 Оm).

Поднагрузка нужна для проверки работоспособности контактов которые, будучи покрытыми окислами, могут обладать относительно большим сопротивлением, и при измерении напряжения прибором с большим входным сопротивлением (например, мультиметром) данный дефект может быть не обнаружен.

Тот факт, что питающее напряжение меняется одно временно с измеряемым, на достоверность измерения влияния не оказывает Компараторы микросхемы AN6884 сравнивают входное напряжение с опорным, полученным от внутреннего стабилизатора напряжения микросхемы. Поэтому, напряжение питания влияет только на яркость индикаторных светодиодов, но не на точность измерения.

Для того чтобы прибор мог измерять напряжение любой полярности, напряжение на него подается через диодный мост VD2-VD5. Минимальное напряжение, которое может измерить прибор 9V. При таком напряжении горит HL5. Светодиод HL1 загорается при напряжении более 14,5V. Для того чтобы индикация начиналась с 9V в схеме есть цепь VD1-R2. А напряжение на вход микросхемы снимается с R2.

Схема электронной контролькиПоэтому, пока напряжение между нижним выводом R2 и катодом VD1 меньше 7,5V (меньше напряжения стабилизации стабилитрона), сопротивление VD1 велико, а напряжение на R2 очень мало. При превышении напряжения стабилизации стабилитрона он начинает пропускать ток и с дальнейшим увеличением напряжения, на R2 напряжение будет пропорционально увеличиваться.

Подстроечным резистором R2 устанавливают чувствительность прибора, таким образом, чтобы при напряжении между Х1 и Х2 14.4V загорались все светодиоды линейки HL1-HL5.

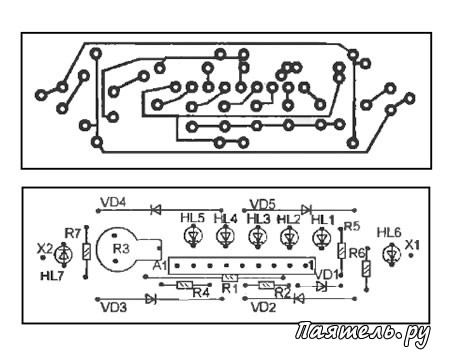

Все детали прибора размещены на печатной плате из фольгированного стеклотекстолита с односторонним монтажом.

Корпус сделан из пластмассового цилиндрического флакона. Провода выведены с противоположных торцов.
