Схема гирлянды с фотодатчиком

Категория: Гирлянды
Схема гирлянды с фотодатчиком

Схема позволяет вам сделать устройство которое реагирует на приближение руки к нему. Схема состоит из фотодатчика, действующего на отражение и использующего инфракрасные лучи, и мультивибратора, генерирующего противофазные сигналы, которые посредством транзисторных ключей управляют светодиодами.


Датчик состоит из фотоприемника SF1, такого как применяется в системах дистанционного управления многих телевизоров, и инфракрасного светодиода HL3, генерирующего вспышки ИК-света, пульсирующие с частотой, на которую настроен внутренний фильтр фотоприемника (от 33 до 56 кГц) Фотоприемник и фотодиод направлены в одну сторону, и между ними, с цепью исключения прямой засветки, установлен светонепроницаемый экран.

Частота вспышек HL3 зависит от частоты импульсов, генерируемых мультивибратором на элементах D1.3 и D1.4 в процессе налаживания, подбором сопротивления R3 добиваются того, чтобы частота импульсов была близка к резонансной частоте фотоприемника (резонансная частота фотоприемника типа SFH-506 обозначена в кГц двумя цифрами после «506», например, SFH-506-40 рассчитан на частоту 40 кГц).

Сила излучаемого света зависит от тока через ИК светодиод, поэтому для регулировки дальности действия датчика используется подстроечный резистор R4, включенный последовательно HL3.

Когда отражающей поверхностью перед оптическим датчиком нет, ИК-импульсы от HL3 на фотоприемник SF1 не поступают. На выходе SF1 - логическая единица, которой заблокирован мультивибратор U1.1-D1.2. Более того, он так заблокирован (единица подана на входы двух элементов), что на его обоих выходах установлены уровни логического нуля.

Если к датчику поднести руку или какой то предмет, свет от HL3 отражается от этого предмета и попадает на фотоприемник. В это время уровень на выходе SF1 подает до нулевого, что приводит к разблокированию мультивибратора D1.1-D1.2. Он начинает генерировать импульсы частотой около 2-4 Гц, которые поступают на транзисторные ключи VT1-VT2 Светодиоды будут поочередно зажигаться.

Питается схема от любого источника стабильного напряжения 5V. допускающего ток не менее 50 mА.

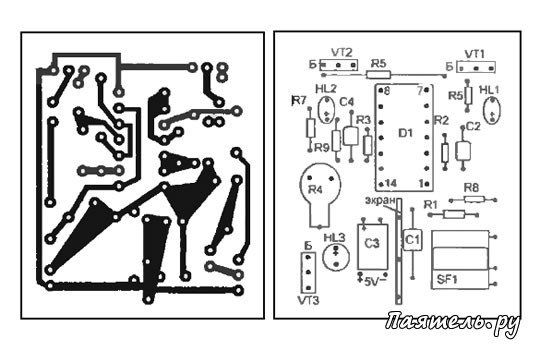

Схема гирлянды с фотодатчикомПрактически все детали расположены на небольшой печатной плате с односторонней разводкой (рис 2). Все детали должны быть малогабаритными В противном случае необходима доработка платы Интегральный фотоприемник расположен параллельно плоскости платы. В месте между фотоприемником и ИК-светодиодом кроме светонепроницаемого экрана расположены конденсаторы С1 и С3.

Экран представляет собой жестяную пластинку (используется такая жесть, как идет на консервные банки которая с обеих сторон покрашена черным лаком Вместо фотоприемника типа SFH-506 можно применить любой другой с цифровым выходом и резонансным фильтром на частоту от 30 до 56 кГц. То есть, практически любой фотоприемник от систем ДУ современной (и не очень современной) теле-видеотехники.

Единственно что, может потребоваться доработка платы под цоколевку выводов другого фотоприемника. Относительно замены ПК светодиода, - выбор еще шире. Подойдет практически любой ИК-светодиод для систем ДУ. Разница может быть только в различной дальности действия датчика (из-за разной светоотдачи разных светодиодов). Светодиоды НL1 и HL2 любые работающие в видимом спектре излучения. Конечно, лучше, - сверхяркие.

Расположение платы должно быть таким чтобы ИК датчик был выведен на лицевую сторону.

Настройка

Установив R4 в среднее положение, подберите сопротивление R3 так, чтобы была наибольшая дальность срабатывания датчика. Затем если понадобится, откорректируйте дальность с помощью R4 Частота мигания светодиодов зависит от сопротивления R2

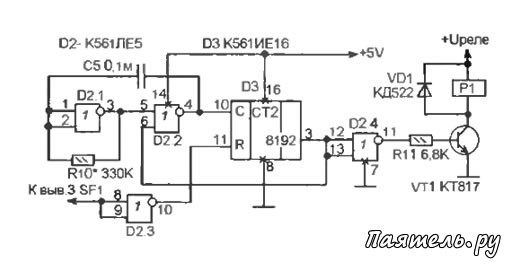

Схема гирлянды с фотодатчикомНа основе этой схемы можно сделать такое устройство, которое будет включать на некоторое время все остальное оборудование елки, если кто-то пройдет перед датчиком, приблизится к елке или воздействует на дат чик сигналом от пульта ДУ телевизора. Дополнительная схема показана на рис 3.

Практически, это таймер, который запускается подачей нуля или импульса на соединенные вместе выводы D2.3. Оборудование елки включится сразу после воздействия на датчик, и будет работать столько времени, сколько это воздействие продолжается, плюс еще около 15 минут (это время зависит от сопротивления R10).
