Двухпроводное многоканальное охранное устройство

Устройство многоканальной охранной сигнализации предназначено для охраны группы объектов с использованием нормально замкнутых датчиков. Одновременно могут контролироваться две линии по 9 охраняемых точек. Охраняемые объекты присоединяются к устройству двухпроводным кабелем (для каждой линии).


Двухпроводное многоканальное охранное устройство

Технические характеристики устройства:

1. Напряжение питания (основной сетевой источник), номинальное 12В, работоспособность сохраняется в пределах 9... 15В.
2. Напряжение резервного источника (батарея) в пределах 9... 15В (напряжение резервного источника не должно быть более напряжения основного источника).

Устройство автоматически без разрыва цепи переходит на резервный источник при аварийном отключении основного или при понижении его напряжения питания более чем на 0,5...0,7 В относительно резервного. Имеется защита от неправильного подключения резервного источника.

3. Потребляемый ток при напряжении питания 12В в дежурном режиме не более 40-55 мА, в режиме тревожной сигнализации 55-70 мА.
4. Количество одновременно охраняемых объектов по каждой линии — до 9-ти.
5. Подключение всех 1...9 объектов производится одним двухпроводным кабелем, сопротивление которого не более нескольких десятков Ом.
6. Предусмотрены режимы охраны:

— отсроченной дневной сигнализации с задержкой срабатывания системы блокировки до 10 секунд, при этом светится сигнальный светодиод соответствующей охраняемому объекту маркировки и звучат негромкие предупреждающие звуковые сигналы, после 10 предупреждающих сигналов уровень громкости возрастает до максимального и срабатывает блокировка;
— немедленной сигнализации с временной задержкой 0,2 секунды, по истечении которых устройство блокируется.

7. Блокировка системы сигнализации и включение ее на полную мощность — немедленно при обрыве или коротком замыкании двухпроводного кабеля, идущего к датчикам. Кнопка сброса позволяет сбросить сигнал тревоги только после устранения неисправности.
8. Предусмотрена светодиодная индикация:

— срабатывания одного (любого) из 9-ти датчиков на охраняемых объектах по каждой из линий;
— питания от основного источника питания;
— включения аварийного (резервного) питания;
— состояния линии ("Норма" на охраняемых объектах, обрыв или короткое замыкание линии);
— состояния тревоги;
— режима охраны ("дневной / ночной") с отсроченным или немедленным срабатыванием.

9. На каждый из охраняемых объектов могут быть установлены датчики пожарной сигнализации, работающие на разрыв цепи; кнопки вызова охраны по сигналу "Тревога", установка которых возможна в двух вариантах — немедленная, но не селективная по охраняемым объектам тревога ("Общая тревога") с блокировкой системы, и селективная отсроченная на 10 секунд с промежуточной индикацией состояния тревоги при пониженной громкости; герконовые и иные датчики, работающие на разрыв цепи, в том числе и кратковременный; шлейфовые линии, работающие на разрыв цепи.

Устройство содержит многокомпараторное входное коммутирующее устройство, выполненное на микросхемах DA1, DA2 — A277D (UAA180, К1003ПП1), систему блокировки (элементы DD1.1 ... DD1.2), схему формирования световой и двухуровневой звуковой индикации, схему авторезервирования источника питания.

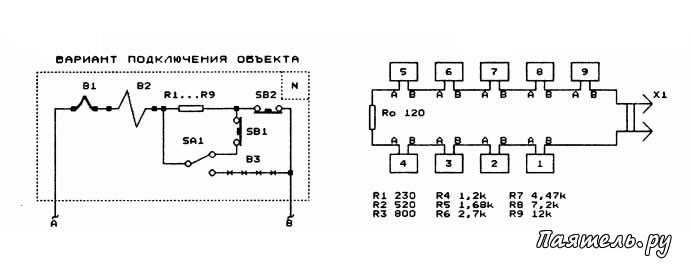

При необходимости можно предусмотреть возможность использования датчиков как на замыкание, так и на размыкание, индивидуальную блокировку каждого из каналов индикации и т.д. На рисунке 2 показаны варианты подключения охраняемого объекта (объектов) с использованием пожарных, шлейфовых датчиков, датчиков разрывного типа, кнопок общей и селективной тревоги.

Двухпроводное многоканальное охранное устройство

Резистор Ro, имеющий сопротивление порядка 120 Ом, устанавливается в наиболее удаленной точке шлейфа (линии). При необходимости его величину корректируют с учетом сопротивления линии. Количество охраняемых объектов может быть увеличено за счет каскадного наращивания многокомпараторных микросхем (типовое включение), либо за счет использования 16-ти уровневых компараторов типа К1003ПП2 (схема включения и цоколевка иная).

При использовании только одной линии (охрана до 9-ти объектов), микросхему DA2 и элементы, к ней относящиеся, можно исключить.
