Схема стабилизатора на микросхемах AMS1117

Категория: Микросхемы
Схема стабилизатора на микросхемах AMS1117

Микросхемы серий AMS1117, LD1117A, IL1117A (аналог К1254ЕНхх) представляют собой линейные стабилизаторы напряжения положительной полярности с низким напряжением насыщения, производятся в корпусах SOT-223 и D-Pack. Выпускаются на фиксированные напряжения 1,2, 1,5, 1,8, 2,5, 2,85, 3,3, 5,0 вольт и 1,25 В регулируемый. Выходной ток микросхем до 1А, максимальная рассеиваемая мощность 0,8 Вт для микросхем в корпусе SOT-223 и 1,5 Вт выполненных в корпусе D-Pack.


В микросхемы встроена система защиты по температуре и рассеиваемой мощности. Встроенная система защиты от перегрева снижает выходное напряжение и ток, не позволяя повысится температуре кристалла выше 150°С. Система температурной защиты не заменяет теплоотвод. В его качестве может быть полоска медной фольги печатной платы, небольшая медная, латунная пластинка, теплопроводящая керамика.

Микросхема крепится к теплоотводу пайкой теплопроводящего фланца или приклеивается корпусом и фланцем с помощью теплопроводного клея. Применение микросхем этих серий обеспечивает повышенную стабильность выходного напряжения (до 1%), низкие коэффициенты нестабильности по току и напряжению (менее 10мВ), более высокий КПД, что позволяет снизить входные напряжения питания.

Микросхемы серии 1117 широко используются в компьютерной технике: в составе схем системных плат, видео, звуковых картах, ТВ-тюнерах, разнообразных контроллерах.

На рис. 1 приводится схема блока питания — стабилизатора напряжения положительной полярности на фиксированное выходное напряжение 3,3 В. Входное напряжение стабилизатора может быть в пределах 4,6...12 В. Этот стабилизатор идеально подходит для питания различных мобильных карманных устройств с автономным питанием 3 В.

На нём можно построить как миниатюрный блок питания, так и использовать как подключаемый стабилизатор к сетевым адаптерам — традиционным трансформаторным и современным импульсным, например, используемым для зарядки сотовых телефонов. Этот стабилизатор также можно подключать к бортовой сети автомобиля +12 В через LC помехоподавляющий фильтр. Диод VD2 предназначен для того, чтобы защитить стабилизатор от неправильного подключения. Дроссель L1 и конденсаторы С1-С3 предназначены для подавления сетевых помех.

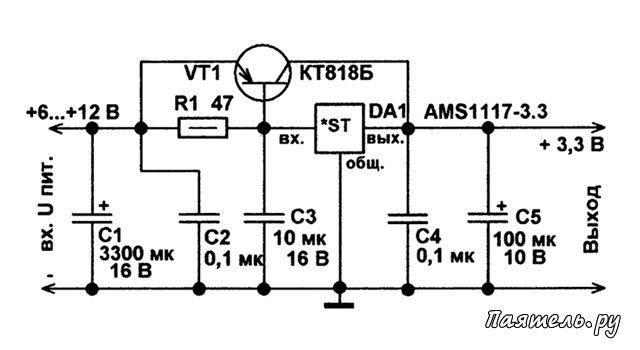

Если вам требуется более мощный стабилизатор, то его схему нужно немного усложнить, добавив в неё один транзистор VT1 и резистор R1, рис. 2. Транзистор серии КТ818 в пластмассовом корпусе может рассеивать до 1 Вт мощности, в металлическом корпусе до 2,5...3 Вт. Если требуется большая мощность, то транзистор следует установить на теплоотвод.

Схема стабилизатора на микросхемах AMS1117

Лучшим решением будет то, если и транзистор, и микросхема будут установлены на общий теплоотвод, максимально близко один корпус к другому. Поскольку, при такой схеме включения защита микросхемы от перегрузки по току не будет работать, чтобы ощутимо не усложнять схему устройства, питать стабилизатор можно через самовосстанавливающийся предохранитель.

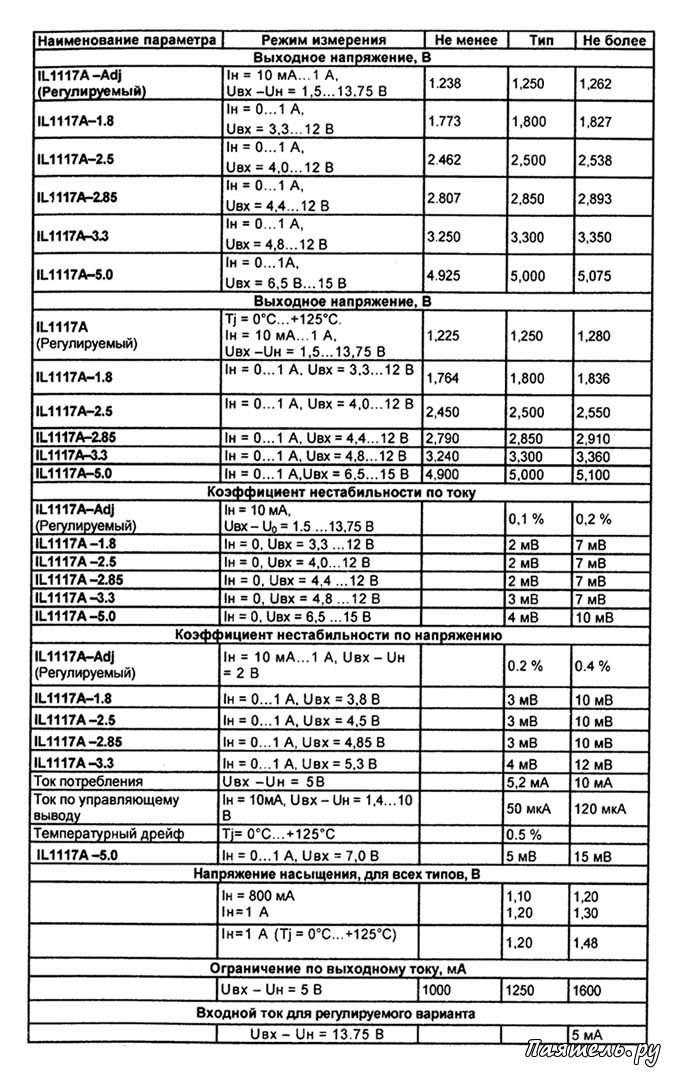

Если использован транзистор в пластмассовом корпусе, например, КТ818А, то максимальный ток нагрузки может быть до 8А, если в металлическом, например, КТ818БМ, то 12 А. Если вы хотите построить собственный вариант стабилизатора на микросхеме серии 1117, можете воспользоваться данными из табл. 1.

Схема стабилизатора на микросхемах AMS1117

Цоколёвка микросхемы показана на рис. 1. Теплоотводящий фланец соединён с выходом микросхемы. Если необходимо увеличить выходное напряжение стабилизатора, например, на 0,3...0,7 В, то в разрыв цепи питания и общего вывода микросхемы можно установить соответствующий маломощный кремниевый диод, например, КД521А, анодом к микросхеме, зашунтированный оксидным конденсатором на 47 мкФ 3,3... 10 В.

При этом, нестабильность выходного напряжения микросхемы заметно возрастёт, но, всё же останется вполне допустимой для большинства применений.
